PGD7总线式智能直流电源屏

PGD7采用标准的、开放的现场总线(如MODBUS-RTU协议总线),将具有通讯能力的智能器件连接起来,实现上位机,PLC等通过总线对现场设备进行数据通讯,从而达到对设备的远程控制、调节、测量、监视等功能的PGD7直流电流柜。

咨询我们

产品概述

近年来,随着电子技术和通讯技术的迅猛发展,变(配)电站(所)逐步采用微机综合自动化控制,对直流操作和应急电源提出了越来越高的要求。目前国内生产的各类直流电源柜已不能完全满足市场需求,在很多应用场合要求电源柜具有更高的自动化和通讯能力。 为此,我们开发了采用标准的、开放的现场总线(如MODBUS-RTU协议总线),将具有通讯能力的智能器件连接起来,实现上位机,PLC等通过总线对现场设备进行数据通讯,从而达到对设备的远程控制、调节、测量、监视等功能的PGD7直流电流柜。   系统特点:硬件集成化、标准化、模块化,强化软件功能,控制方式灵活、方便,主要体现在以下几个方面:

  • 总线式
  • 智能化
  • 功能齐全
  • 操作简单
  • 结构新颖
  • 便于维护

PGD7直流电源是一种高度自动化的高频电力综合电源,其结构采用模块化,n+1冗余设计保证了产品的高度可靠性;根据实际运行情况,可由以下功能模块的全部或部分有机组合而成。

  • 中央监控单元
  • 高频整流单元
  • 母线调压单元
  • 馈线单元
  • 蓄电池监测单元及蓄电池组
  • 通信电源单元
  • 逆变单元
  • 交流进线单元

使用条件与要求

  • 环境温度不高于+40℃、不低于-10℃且在24h内平均温度不高于+35℃
  • 相对湿度在+40℃时不超过50%,温度较低时允许有较高的相对湿度
  • 安装地点海拔高度不超过2000m
  • 无导电、无爆炸尘埃、没有腐蚀金属和破坏绝缘的气体和强烈振动和冲击的场合
  • 注: 超过上述 范围请订货前说明另行设计

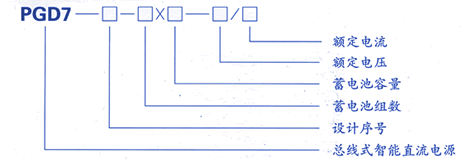

型号说明

型号说明

系统参数

输入参数
电压 AC 380V ± 15 % AC 220V ± 15 %
频率 45~55 HZ 45~55 HZ
输出参数
直流额定电压 220V 110V
直流额定电流 控制8~600A 动力120~1000A
浮充电压 220V +30%/-20% 110V +30%/-20%
均充电压 220V +30%/-20% 110V +30%/-20%
纹波系数 均充 < 0.3% 浮充 < 0.1%
稳压精度 < ±0.3%
稳流精度 < ±0.3%
保护动作电压精度 < ±0.3%
绝缘性能
输出对地 2KV AC 漏电流≤30mA 历时1min 无闪络、无击穿
输入对地 2KV AC 漏电流≤30mA 历时1min 无闪络、无击穿
输出对输出 2KV AC 漏电流≤30mA 历时1min 无闪络、无击穿

外形结构

本电源系统采用GGD组装式骨架,前后开门、正面设置玻璃门,柜体防护等级IP30

参数
柜体外形尺寸:高×宽×深 安装尺寸:宽度方向×深度方向
2260×800×600mm 500×548
2360×800×550mm 500×495
注:深度均不包括玻璃门25mm。
